TELTONIKA TELEMATICS - 9pinový kabel (řada FMx6)

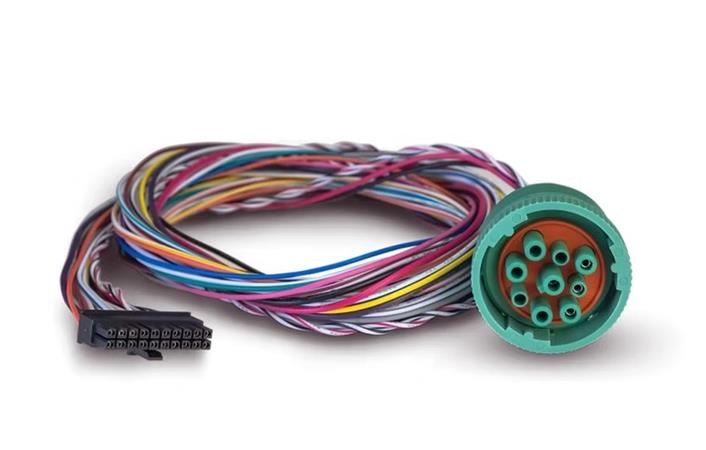

9-PIN Cable – Diagnostický kabel pro čtení CAN dat v zemědělských strojích

9-PIN Cable je diagnostický kabel určený pro snadné čtení CAN dat v zemědělských
strojích a vozidlech vybavených 9pinovým diagnostickým konektorem. Umožňuje napájení
zařízení, snímání zapalování a získávání provozních dat vozidla prostřednictvím
jediného připojení.

Hlavní vlastnosti

• Určeno pro zemědělské stroje a techniku.
• Podpora čtení CAN dat přes 9pinový diagnostický konektor.
• Plug & Play instalace.
• Snímání napájení a stavu zapalování.
• Instalace bez zásahu do originální kabeláže vozidla.

Technické parametry

• Počet pinů: 9.
• Délka kabelu: 1 m.
• Podporované protokoly: J1939 / ISO 11783.

Zapojení pinů

• PIN B: VDC.
• PIN A: GND.
• PIN C: CAN1H.
• PIN D: CAN1L.

Kompatibilita

• Zařízení řady FMx6.

Funkce

• Napájení zařízení prostřednictvím 9pinového konektoru.
• Získávání informace o zapalování.
• Sběr provozních dat vozidla z CAN sběrnice.
• Přístup k údajům jako stav paliva, počet ujetých kilometrů a zatížení náprav u podporovaných vozidel.
• Přístup k více než 300 parametrům ISOBUS u zemědělské techniky a připojených pracovních nástrojů.

Využití

• Zemědělské traktory.
• Sklízecí stroje.
• Secí stroje.
• Postřikovače.
• Zemědělské příslušenství podporující ISOBUS.
• Vozidla s 9pinovým diagnostickým konektorem.

Obsah balení

• 9-PIN Cable (délka 1 m).
• Určeno pro použití se zařízeními FMX6XY (FMC650, FMM650 a FMB641).
